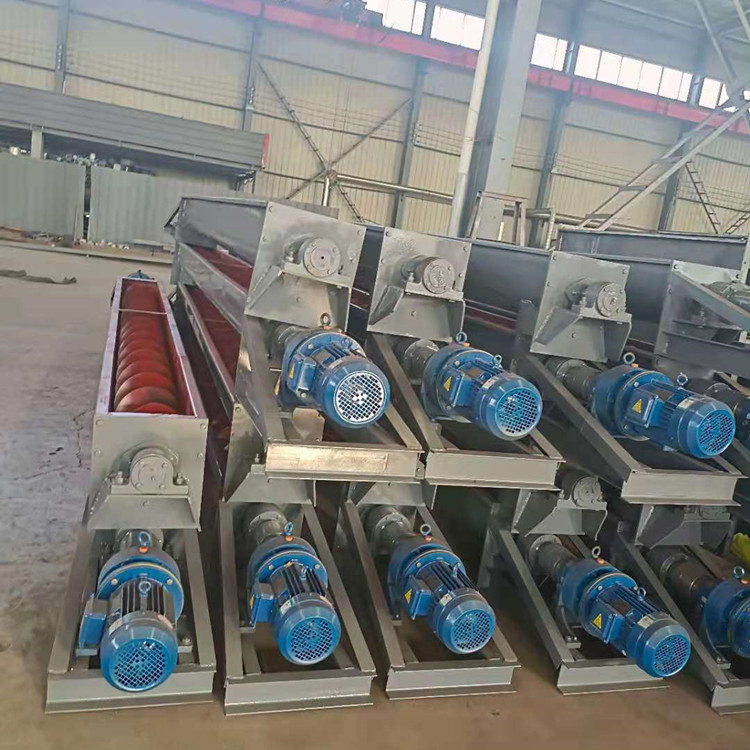

http://www.9haoyk.com/（2）無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。
驅動裝置：采用擺線針輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。
頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。
機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。
無軸螺旋體：材質為不銹鋼或碳鋼。
槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。
進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。
（3）螺旋輸送機具有結構簡單,制做成本低,密封性強、操 作安全方便等優點,中間可多點裝、卸料.廣泛用于化工、 建材、冶金、糧食等部門,在傾角β< 20 °的情況下,輸 送粘度不大、不易變質、不遑（來不及）結塊的粉狀、顆粒狀和小塊物料.
無軸螺旋輸送機葉片損壞原因及解決辦法
1>、葉片過薄，由于無軸螺旋輸送機缺乏中間軸，所有的受力點都在葉片上，因此葉片的厚度對該設備的實際使用有著非常重要的影響。選擇一個適當厚度的螺旋葉片，直接影響著無軸螺旋輸送機的使用效果。
2>、葉片軸距過小，螺旋管徑選擇不當。輸送粉料或者片狀物料的時候，往往由于葉片軸距過小，造成擠壓力過大，直接損傷葉片，隨著軸的轉動，再厚的葉片也會產生一定量的損傷。另外一個原因管徑較小，同樣也會造成壓力過大。導致葉片損傷嚴重。再采取以上兩
種措施之后，同時可以降低葉片轉速。來達到這一效果。
（4）主體構成部分：
1、螺旋槽
螺旋槽是無軸螺旋輸送機重要的部件，其主要是在螺旋葉片的底部，是物料輸送時的容器。主要是采用4.5mm板材在摸具上壓制成圓形整體的機殼，螺旋輸送槽的底部設置呈半圓狀于上部機殼剛好組成一個圓形的耐磨襯圈，材料采用的是耐磨性能高的非金屬材質制作
，襯圈圓弧與螺旋體半徑相吻合，以減少過量間隙提高輸送效果，耐磨襯圈的使用壽命高，襯圈的設置方便安裝和更換，使用壽命保證2年以上。襯板高度要高于輸送機槽的中心。
2、無軸螺旋葉片
無軸螺旋輸送機其主要的部件就是葉片裝置了，無軸螺旋葉片采用高強度材料制造，具有足夠的強度和剛度，無軸螺旋葉片采用工裝模具熱拉成形，成形后的葉片間距均勻、統一。外圓直徑與螺旋槽相配套，并具有合適的旋轉速度，既能達到輸送物料的目的又不會
造成阻塞。厚度不小于20mm。螺旋片片高不小于80mm。
3、無軸螺旋驅動機
驅動機構組裝在螺旋輸送機一端，與螺旋葉片驅動軸直接連接，無需聯軸器。減速機為斜齒輪與蝸輪齒輪組合的形式，法蘭式安裝，傳動效率高、低噪聲、使用壽命長、運行平穩。詳詢：盧工15530771256
